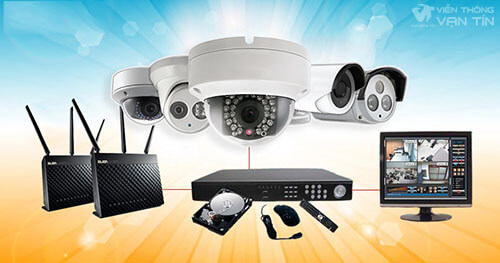

Trọn Bộ Hệ Thống Camera Quan Sát Gồm Những Gì?

Trọn bộ một hệ thống camera quan sát gồm những gì? Đây là điều mà hầu hết những khách hàng sẽ, đã và đang có nhu cầu lắp đặt camerq quan sát cho nhà ở, cửa hàng, văn phòng,… của mình. Biết được những thiết bị cần có trong 1 hệ thống camera quan sát sẽ giúp khách hàng vừa tiết kiệm được tiền bạc, công sức, cũng như sở hữu trọn bộ camera chất lượng cao, bền tốt mà không bị những đơn vị cung cấp camera kém uy tín lừa bịp, hét giá.

Để giúp quý khách hàng hiểu rõ hơn, trong bài viết này Viễn Thông Vạn Tín xin được chia sẻ những thông tin chi tiết về hệ thống camera giám sát gồm những gì giúp cho quý khách có thể hiểu và chọn được cho mình một hệ thống an ninh đầy đủ và hoàn hảo nhất.

Trước khi đi vào tìm hiểu xem trọn bộ hệ thống camera quan sát gồm những gì, chúng ta cùng điểm qua về khái niệm Camera quan sát trước đã nhé!

I. Hệ Thống Camera Quan Sát Là Gì?

– Camera quan sát có thể hiểu 1 cách đơn giản là 1 thiết bị được lắp đặt để hỗ trợ việc giám sát, quản lý khu vực lắp đặt khi người dùng ở xa muốn quan sát trực tiếp 1 vị trí bất kỳ cần theo dõi. Nếu định nghĩa có tính kỹ thuật hơn thì camera quan sát là ” con mắt điện tử ” có thể ” nhìn, tiếp nhận ” hình ảnh 1 cách chính xác tuyệt đối sau đó truyền tín hiệu về thiết bị phát. Chức năng chính của camera quan sát là ghi lại hình ảnh và truyền tín hiệu về nơi nhận dữ liệu.

Trọn Bộ Hệ Thống Camera Quan Sát Gồm Những Gì?

– Hệ thống camera quan sát là một hệ thống bao gồm các thiết bị điện tử được kết nối với nhau để ghi nhận hình ảnh tại nơi cần theo dõi và đưa hình ảnh tới người sử dụng bằng các thiết bị như: tivi, máy tính, điện thoại di động… thông qua mạng internet. Hệ thống camera quan sát giúp ta quản lý một cách chủ động hơn dù đang ở bất kỳ nơi nào.

– Hệ thống camera quan sát lại được chia thành 2 loại cơ bản :

 + Hệ thống camera quan sát đơn giản : Phù hợp lắp đặt cho các vị trí có không gian nhỏ hẹp, thuận lợi cho việc quan sát bình thường.

 + Hệ thống camera quan sát chuyên nghiệp: Hệ thống này gồm nhiều thiết bị hơn giúp quan sát chi tiết ở nhiều vị trí khác nhau, lắp đặt ở nhiều khu vực có điều kiện đặc thù, không gian rộng lớn, cần tính chuyên nghiệp và quan sát kỹ càng, chi tiết.

– Cấu hình 1 hệ thống camera quan sát cơ bản gồm 3 phần :

 + Thiết bị xử lý hình ảnh, ống kính, chân đế, vỏ bảo vệ, đèn hồng ngoại cho phép quan sát vào ban đêm, các bộ khuếch đại tín hiệu video.

 + Phần thiết bị truyền dẫn.

 + Phần thiết bị trung tâm: Bộ xử lý trung tâm như bộ chia hình, đầu ghi hình, màn hình quan sát.

 »» Thông tin hữu ích khách hàng nên tham khảo: Chi tiết Sơ đồ nguyên lý hệ thống camera IP

II. Trọn Bộ Hệ Thống Camera Quan Sát Gồm Những Gì?

Có lẽ rất nhiều khách hàng đã và đang muốn lắp đặt camera quan sát nhưng lại chưa rõ về một hệ thống camera an ninh đầy đủ hoàn thiện gồm những thiết bị nào. Vậy hệ thống camera quan sát gồm những gì? Câu trả lời đơn giản, một hệ thống camera giám sát bao gồm:

  Camera quan sát.

 ☑ Đầu ghi hình.

 ☑ Ổ cứng lưu trữ hình ảnh, thẻ nhớ hoặc NAS Server.

 ☑ Nguồn cấp điện cho camera.

 ☑ Dây tín hiệu cho camera.

 ☑ Dây cáp mạng internet.

 ☑ Phụ kiện đi kèm( Nẹp dây, ống ruột gà bảo vệ dây, jack nguồn, jack BNC, hạt mạng, sâu vít, băng dính, hộp kỹ thuật…).

 ☑ Thiết bị xem hình ảnh : Màn hình tivi, máy tính, điện thoại,…

Sơ Đồ Hệ Thống Camera IP Cơ Bản

Sơ đồ hệ thống camera IP cơ bản

Để giúp mọi người hiểu rõ hơn, Vạn Tín xin chia sẻ rõ thông tin chi tiết của từng phần nhé.

1. Camera quan sát

– Mắt camera là thiết bị quan trọng nhất của hệ thống camera quan sát. Chất lượng camera có ảnh hưởng lớn đến chất lượng hình ảnh, độ phân giải, màu sắc của toàn bộ hình ảnh mà bạn nhận được.

– Camera quan sát hiện trên thị trường có rất nhiều loại: Theo hãng sản xuất, theo công nghệ, theo chức năng, theo loại,… Với thị trường camera hiện nay thì ta nên chọn những loại camera chính hãng, nổi tiếng, có tem mác, xuất xứ rõ ràng như thương hiệu camera Dahua, camera Hikvision, camera Kbvision… Không nên vì tham rẻ quá mà ta nên chọn những dòng camera không rõ nguồn gốc xuất xứ và không có tem mác rõ ràng.

Một số thương hiệu camera giám sát nổi tiếng nhất hiện nay

Một số thương hiệu camera giám sát nổi tiếng nhất hiện nay

Khi khách hàng lựa chọn Vạn Tín làm đơn vị lắp đặt camera giám sát. Chúng tôi sẽ tư vấn cho khách hàng sản phẩm camera thích hợp với mục đính yêu cầu của khách hàng như : Những vị trí cần lắp đặt, nhu cầu quan sát diện tích nhỏ hay rộng, cần lắp đặt thời gian nhanh hay chậm, kinh phí khách hàng có thể bỏ ra,… Từ đó, lựa chọn cho khách hàng được những thiết bị camera quan sát chất lượng nhất, phù hợp với nhu cầu và túi tiền của khách hàng nhất có thể.

2. Đầu ghi hình camera quan sát

– Đầu ghi hình là thiết bị trung tâm của hệ thống camera CCTV, đầu ghi giữ vai trò tập hợp hình ảnh và truyền tải đến thiết bị cần quan sát (như điện thoại, laptop) thông qua mạng internet. Đầu ghi có khả năng lưu trữ hình ảnh thời gian dài hay ngắn phụ thuộc vào dung lượng ổ cứng bên trong. Ngoài ra đầu ghi còn hỗ trợ một số tính năng nâng cao như phân tích hình ảnh, nhận dạng chuyển động, phát tín hiệu cảnh báo khi có sự cố và một số cài đặt hẹn giờ khác.

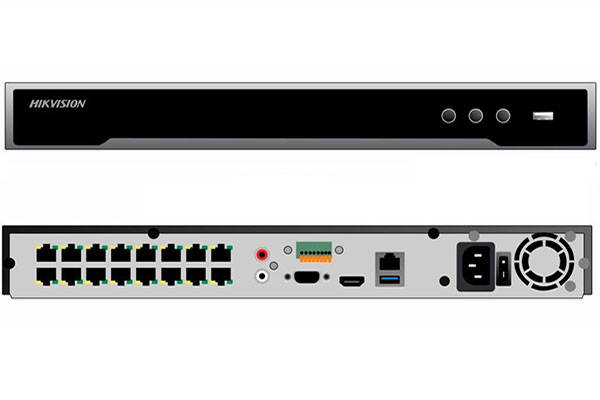

Đầu ghi hình camera IP Hikvision DS-7632NI-K2

Đầu ghi hình camera quan sát

– Hiện nay gồm có đầu ghi hình 4 kênh, 8 kênh, 16 kênh, là thông dụng. Còn những lựa chọn nhiều hơn thì đa phần là đặt hàng 32 kênh, 64 kênh. Đối với nhu cầu lắp đặt camera cho gia đình, Vạn Tín thường khuyên khách hàng sử dụng Đầu ghi hình 4 kênh, dùng cho 4 camera. Sử dụng công nghệ đúng của camera đã thiết kế, nên những gói đã được thiết kế sẵng của Vạn Tín có hiệu năng hoặt động cao hơn, phù Hợp hơn, sản phẩm chất lượng nhưng có giá thành rất hợp lý, tiết kiệm chi phí tối đa cho khách hàng.

– Các loại đầu ghi thông dụng gồm:

 • Đầu ghi hình XVR: Là đầu ghi thế hệ mới nhất hiện nay, phù hợp cho nhiều loại camera IP, Analog, AHD, CVI, TVI…

 • Đầu ghi hình DVR (digital video recorder): Là đầu ghi chuyên dụng dành riêng cho camera analog, cổng giao tiếp BNC, truyền dẫn tín hiệu trên cáp đồng trục.

 • Đầu ghi hình NVR (netword video recorder): Là đầu ghi chuyên dụng dành riêng cho camera IP, tích hợp nhiều công nghệ mới như audio in/out, phân tích hình ảnh thông minh, truyền dẫn tín hiệu trên cáp mạng. Cổng giao tiếp RJ45.

 • Đầu ghi hình HVR (HyberVideo Recorder): Là loại đầu ghi hình “2 trong 1” dành cho cả 2 loại camera analog và ip. Tuy nhiên loại này không phổ biến và băng thông kém.

3. Thiết bị lưu trữ hình ảnh

– Ổ cứng, thẻ nhớ hoặc NAS server là thiết bị chuyên dùng để lưu trữ hình ảnh / video của đầu ghi hình. Những thiết bị này cũng chiếm vị trí quan trọng trong hệ thống camera. Vì chủ yếu khi lắp đặt camera quan sát đa phần là dùng để xem lại dư liệu. Ổ cứng, thẻ nhớ, NAS có dung lượng càng lớn sẽ cho thời gian ghi hình càng dài, người dùng có thể truy xuất dữ liệu từ nhiều ngày trước đó.

Ổ cứng (HDD) : Ổ cứng chuyên dụng camea được thiết kế trọn bộ sẽ khác ổ cứng thường. Vì ổ cứng thường là dành cho máy tính hoặt động ít. còn ổ cứng cho camera phải đảm bảo hoặt động 24/24

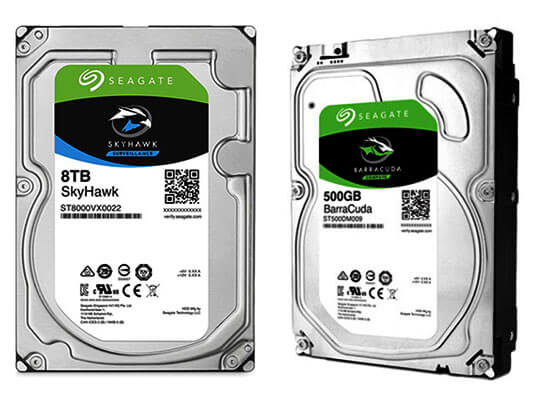

Ổ cứng camera quan sát HDD seagate skyhawk 8tb.

Ổ cứng HDD Seagate Skyhawk

 • Thường được lắp gọn bên trong đầu ghi.

 • Kết nối với đầu ghi qua cổng SATA3 và cáp nguồn.

 • Ổ cứng 1TB có thể lưu hình ảnh của 1 camera Full HD trong 30 ngày.

 • Ổ cứng lớn nhất hiện nay có dung lượng chỉ khoảng 10TB (10 Tetrabyte) và đầu ghi cao cấp có thể lắp tối đa 2 ổ cứng.

NAS Storage (NAS Server):

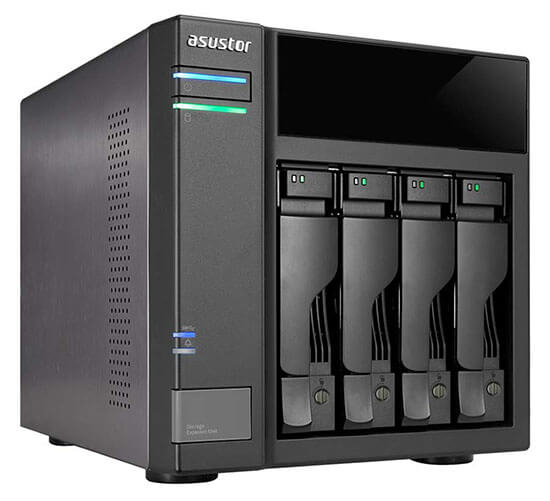

Asustor AS6004U NAS Storage Capacity Expander

Asustor AS6004U NAS Storage Capacity Expander

 • Hoạt động như 01 máy tính hoặc server lưu trữ chuyên dụng.

 • Là thiết bị gắn rời, kết nối với đầu ghi qua cáp mạng.

 • NAS Storage có thể lắp không giới hạn số ổ cứng và có thể lắp thêm các module mở rộng ổ cứng.

 • NAS Server là thiết bị chuyên dụng, dùng lưu trữ cho các hệ thống camera lớn từ vài trăm đến vài ngàn camera quan sát.

Thẻ nhớ:

Hình Ảnh Thẻ Nhớ 32gb Hikvision HS-TF-C1(STD)/128G

Thẻ nhớ camera quan sát Hikvision C1 128GB

 • Một số loại camera có ổ trợ khe cắm thẻ nhớ để lưu trữ dữ liệu tại chỗ mà không cần đầu ghi.

 • Thẻ nhớ dung lượng khá thấp, loại phổ thông chỉ từ 32GB – 64GB.

 • Nhược điểm của thẻ nhớ là hay bị cháy (do phải hoạt động ghi / xoá liên tục 24/24), vì vậy một số tình huống khẩn cấp không xem lại hình ảnh được.

 • Thẻ nhớ chỉ phục vụ mục đích camera dân dụng, nhỏ lẻ.

4. Nguồn cấp điện cho camera quan sát

Thông thường khách hàng sẽ bỏ qua lựa chọn Nguồn cấp điện cho camera quan sát, nhưng đây là thiết bị quyết định tuổi thọ của camera quan sát nên cũng phải cần chú ý đến. Với quan điểm dịch vụ tốt thì phải có sản phẩm chât lượng mới giảm được giá thành bảo trì sau này. Chính vì thế, những gói camera quan sát Vạn Tín cung cấp đều có nguồn ổn định điện áp chất lượng.

– Đối với nguồn tổng 12V: Còn gọi là nguồn tổ ong, ngõ vào 220V AC, ngõ ra 12V DC đấu dây bằng tay. Có nhiều loại nguồn tổ ong với công suất khác nhau như 5A, 10A, 20A, 25A, 30A, 40A, 50A

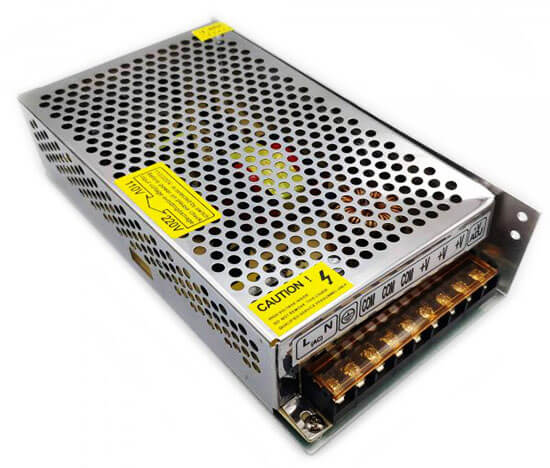

Nguồn camera quan sát, nguồn tổ ong 24v 10a-Q3CB

Nguồn tổ ong

 • Nên dùng dây cấp nguồn 12V trực tiếp từ nguồn tổ ong đến vị trí camera

 • Nên dùng dây Cadivi 1-1.5mm để đảm bảo cấp điện cho camera.

– Đối với nguồn đơn 12V 1,5A, ngõ vào 220V, ngõ ra 12V DC với Jack đực 5,5mm. Dùng dây cấp nguồn 220V tại vị trí gần camera nhất kéo tới và đấu 1 jack cái tại vị trí camera.

Nguồn camera thân nhiệt Dahua DH-PFM320D-EN

Nguồn tổng camera quan sát

Nguồn sẽ cắm vào jack cái, đầu ra 12V sẽ kết nối vào jack nguồn camera. Nên dùng dây cáp Cadivi 1.5mm để đi điện 220V.

5. Dây tín hiệu cho camera quan sát

Dây tín hiệu dùng để đấu vào đầu dây tín hiệu ( Jack ). Một đầu Jack tín hiệu cắm vào đầu ghi, đầu còn lại cắm vào camera.

• Camera Analog dùng Jack BNC để nối cáp đồng trục.

• Camera IP dùng Jack RJ45 để nối cáp mạng CAT5/CAT6.

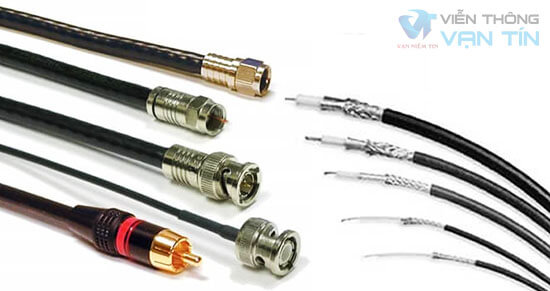

Dây tín hiệu cho camera quan sát

Dây tín hiệu cho camera quan sát

Camera Vạn Tín lắp đặt trọn bộ camera quan sát luôn bao gồm những sản phẩm này cho khách hàng của mình. Thông thường trọn gói của chúng tôi mỗi 1 camera quan sát sẽ được khuyến mãi 1 cặp jack nối, kèm theo đầu ghi là tên miền xem từ xa quan mạng và dây HDMI hoặc dây VGA 1.5m. phít cắm điện và ổ cắm điện vừa đủ cung cấp cho hệ thống camera.

6. Dây cáp mạng internet

 – Cáp mạng internet dùng để nối từ đầu ghi hình (NVR hoặc DVR) với modem hoặc router internet của nhà mạng internet (Viettel, VNPT, FPT, Saigontourist, VDC…)

 – Cáp mạng internet giúp người dùng có thể truy cập hình ảnh trên đầu ghi trên điện thoại, laptop, tablet thông qua mạng internet.

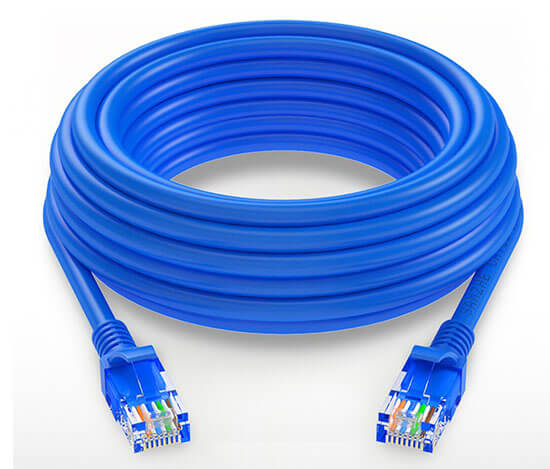

Dây cáp mạng Internet

Dây cáp mạng internet

 – Lưu ý: Khi truyền video ra internet, người dùng cần đảm bảo đường truyền internet đủ mạnh vì hệ thống nhiều camera sẽ tốn nhiều băng thông mạng.

7. Phụ kiện đi kèm trong 1 hệ thống camera quan sát

– Các phụ kiện đi kèm trong 1 hệ thống camera gồm có : Nẹp dây, ống ruột gà bảo vệ dây, jack nguồn, jack BNC, hạt mạng, sâu vít, băng dính, hộp kỹ thuật,…

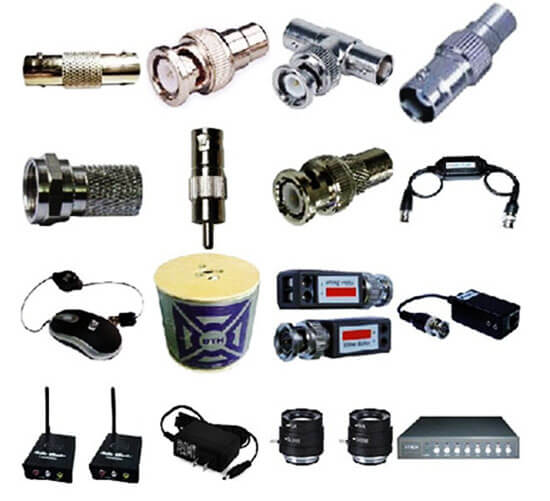

Phụ kiện camera quan sát

– Đây là những phụ kiện thêm khi khách hàng yêu cầu thi công thẩm mỹ cao và bảo vệ dây dẫn dây tín hiệu khỏi côn trùng, chuột bọ cắn phá.

Trong mỗi gói lắp đặt camera trọn bộ của Vạn Tín, chúng tôi đều có chi phí chi tiết về phần này.

8. Thiết bị xem hình ảnh camera quan sát

Hệ thống camera quan sát được xem trên Tivi hoặc điện thoại, máy tính bảng, đa phần những thiết bị này thì khách hàng đã có sẵng. Vạn Tín luôn sẵng sàng kết nối và hổ trợ khách hàng mọi lúc.

Kiểm tra vận hành hệ thống camera quan sát

TIVI hoặc màn hình LCD theo dõi hình ảnh camera : Dùng để kết nối trực tiếp với đầu ghi, giúp người dùng xem tại chỗ. Tivi / màn hình LCD thường đặt tại phòng bảo vệ, phòng khách gia đình, văn phòng…

Cáp HDMI (hoặc cáp VGA)

• Dùng kết nối tín hiệu giữa đầu ghi và Tivi/LCD.

• Tivi / LCD thế hệ mới: Sử dụng cáp HDMI để xem hình ảnh với độ phân giải tối đa Full HD.

• Tivi / LCD thế hệ cũ: Sử dụng cáp VGA để xem hình ảnh với độ phân giải tối đa HD.

Thiết bị di động : Là thiết bị để người dùng có thể quan sát hệ thống camera từ xa, ví dụ như điện thoại di động, Tablet, Laptop, PC, Macbook…

» » Các bạn có thể CLICK tìm hiểu: Cách xem lại camera giám sát trên điện thoại

Phần mềm xem camera từ xa qua internet : Là phần mềm giúp người dùng có thể quan sát camera từ xa. Mỗi hãng camera an ninh sẽ có 1 phần mềm được thiết kế riêng biệt để xem camera.

Để biết được camera của hãng nào dùng phần mềm gì, trong mục ” Cách xem lại camera giám sát trên điện thoại ” mà Vạn Tín để ở trên đều có nhé, các bạn có thể click xem chi tiết tại đó.

Trên đây là thông tin chi tiết trả lời triệt để nhất cho câu hỏi hệ thống camera quan sát gồm những gì . Hy vọng bài viết giúp ích được thật nhiều cho tất cả quý vị khách hàng.

Nếu có thắc mắc hay nhu cầu gì thì các bạn đừng ngần ngại khi nhấc máy lên gọi điện để Vạn Tín được tư vấn triệt để nhé!
